Взломоустойчивые рольворота DoorHan-Томск изготовлены из стального профиля RHS75 и RHS75P.

Конструкция обладает стойкостью к взлому (класс Р4-Р5) и пожаробезопасностью (класс К0).

Порошковое покрытие защищает полотно от коррозии, ультрафиолета, атмосферных воздействий.

Рулонные ворота могут выполнены из гладких или рельефных профилей в 10 стандартных цветах.

Взломоустойчивые рольворота Дорхан рассчитаны на накладной монтаж в проемах высотой и шириной до 4м.

Прочные рольворота Дорхан обеспечат безопасность входов и въездов в гаражи, на склады и промышленные объекты в Томске.

Рассчитать цену

Рольворота из стального профиля (взломоустойчивые) rhs75, rhs75p,

Таблица размеров

Цвета

Комплектация

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Высота проема, мм

1 000–4 000

Ширина проема, мм

1 000–4 000

Максимальная площадь полотна, м²

Притолока, мм

От 300 (накладной монтаж)

Пристенки, мм

От 90 (накладной монтаж)

Белый

Коричневый

Серый

Бежевый

Зеленый

Синий

Бордовый

Серебристый

Оцинкованный

Антрацит муар (RAL 7016)

Дополнительная

Выключатель клавишный SWB.

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления SMARTROLL для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

Пульт для дистанционного управления.

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.

Крышка боковая RSK300, RSK330, RK375
Короб защитный RBN300, RBN330, RBN375
Ролик направляющий RV77
Пластина крепления привода BU100K
Замок боковой SL75
Направляющий профиль RG90E
Электропривод внутривальный
Вал октагональный RV102
Капсула универсальная KPU102
Подшипник BS32
Профиль (полотно) RHS75, RHS75P

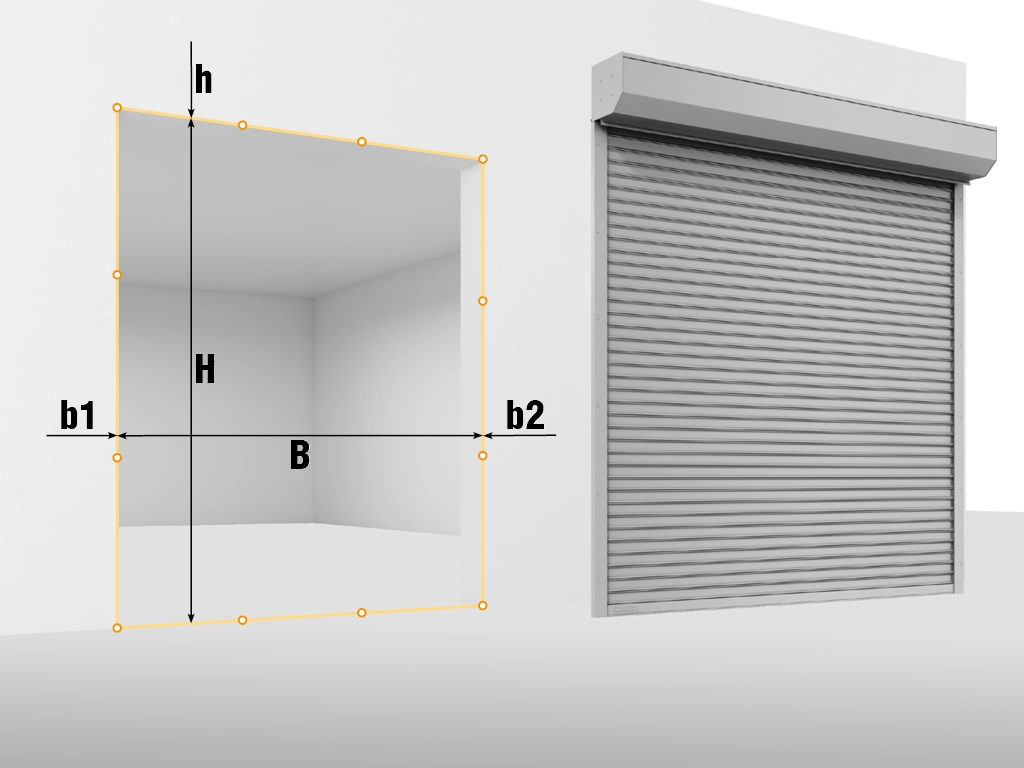

Параметры замера для накладного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h — высота притолоки (min), мм;
b1 и b2 — правое и левое боковые расстояния (min), мм.
Параметры замера для встроенного монтажа:
H — высота проема (min), мм;
B — ширина проема (min), мм.
Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
Подготовленный проем должен отвечать следующим требованиям: проем должен иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

PDF

Инструкция по монтажу Рольворота из стального профиля (взломоустойчивые) rhs75, rhs75p

PDF

Инструкция по монтажу Рольворота из стального профиля (взломоустойчивые) rhs75, rhs75p

PDF

Инструкция по монтажу Рольворота из стального профиля (взломоустойчивые) rhs75, rhs75p

Таблица размеров

Наименование

Значение

Высота проема, мм

1 000–4 000

Ширина проема, мм

1 000–4 000

Максимальная площадь полотна, м²

Притолока, мм

От 300 (накладной монтаж)

Пристенки, мм

От 90 (накладной монтаж)

Цвета

Белый

Коричневый

Серый

Бежевый

Зеленый

Синий

Бордовый

Серебристый

Оцинкованный

Антрацит муар (RAL 7016)

Комплектация

Выключатель клавишный SWB.

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Пульт для дистанционного управления.

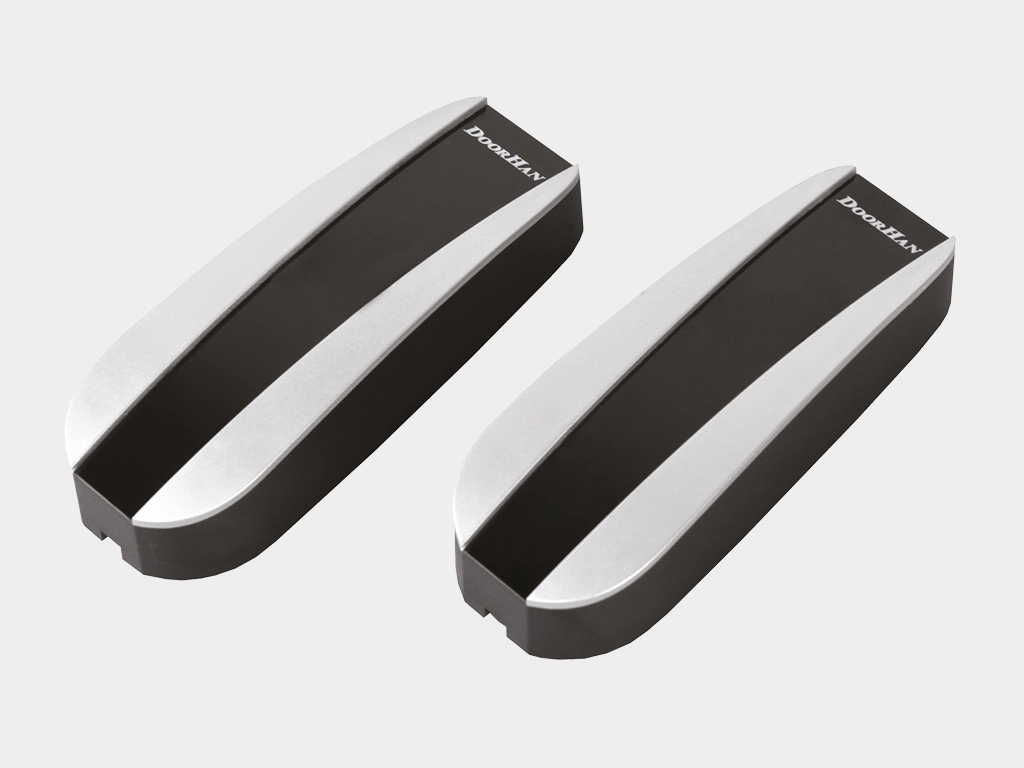

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.

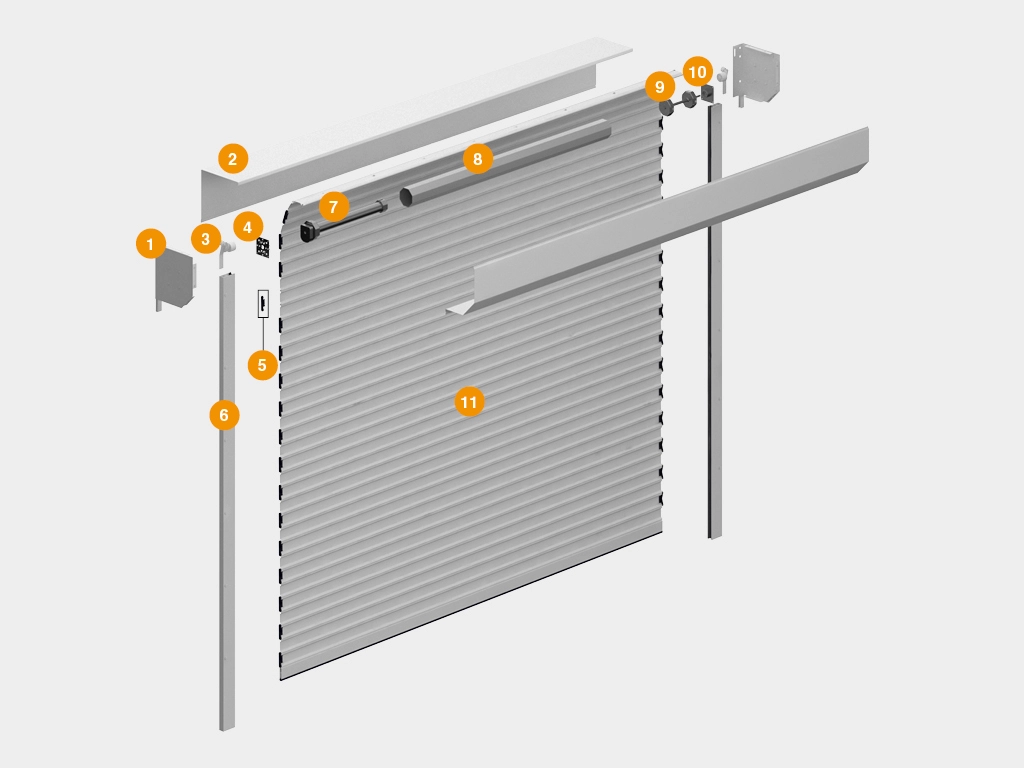

Конструкция

Крышка боковая RSK300, RSK330, RK375
Короб защитный RBN300, RBN330, RBN375
Ролик направляющий RV77
Пластина крепления привода BU100K
Замок боковой SL75
Направляющий профиль RG90E
Электропривод внутривальный
Вал октагональный RV102
Капсула универсальная KPU102
Подшипник BS32
Профиль (полотно) RHS75, RHS75P

Подготовка объекта

Параметры замера для накладного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h — высота притолоки (min), мм;
b1 и b2 — правое и левое боковые расстояния (min), мм.
Параметры замера для встроенного монтажа:
H — высота проема (min), мм;
B — ширина проема (min), мм.
Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
Подготовленный проем должен отвечать следующим требованиям: проем должен иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

Монтаж

PDF

Инструкция по монтажу Рольворота из стального профиля (взломоустойчивые) rhs75, rhs75p

PDF

Инструкция по монтажу Рольворота из стального профиля (взломоустойчивые) rhs75, rhs75p

PDF

Инструкция по монтажу Рольворота из стального профиля (взломоустойчивые) rhs75, rhs75p

КАК ЗАМЕРИТЬ ПРОЕМ?

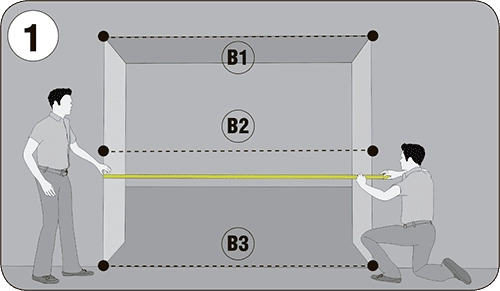

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.

Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
